以前投稿した「球の展開型紙の作り方（その１） ４枚～８枚はぎまで」に８枚はぎがうまくいかなかった旨のコメントをいただいたので今回実際に作ってみました。
今回は半径５㎝で型紙を作りました。
半径５㎝を指定し、8枚はぎを作る場合
半径5㎝の球の型紙を8枚はぎで作る場合を説明します。
半径指定なので縦の長さは3.1415・・×5≒15.7㎝
「球の展開型紙の作り方（その１） ４枚～８枚はぎまで」の表の黄色の8枚はぎの部分をみますと、ａ欄は0.5236ｒとなっているのでｒに５を代入します。
すると15.7㎝となります。
以下同様にｂ～ｆまで計算します。

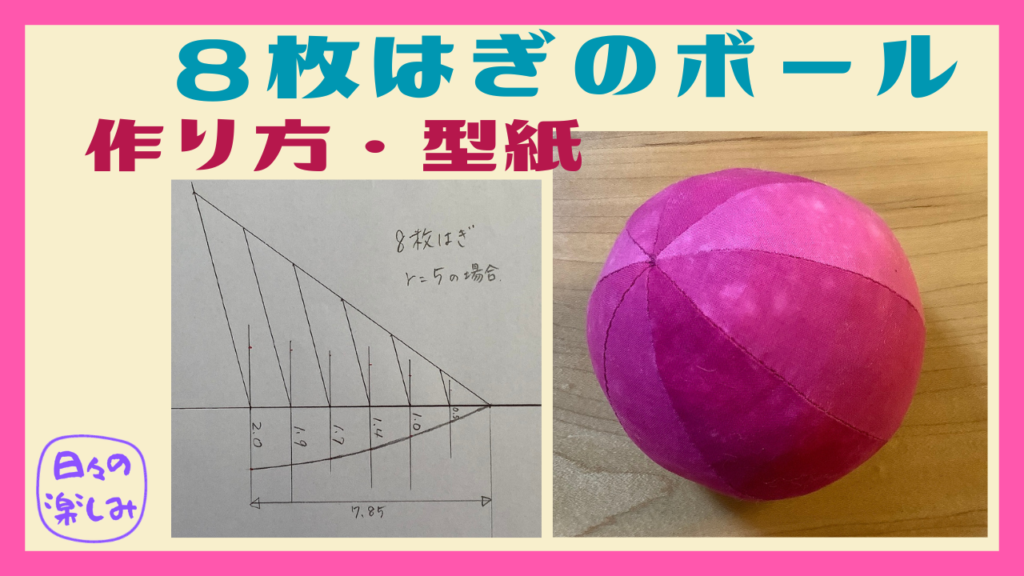

型紙
15.７㎝の半分7.85cmで製図します。
7.85㎝を６等分します。（中点連結定理を利用して平行線を引いて求めます。）
その点からa~fの長さを取り、なだらかに線を結びます。

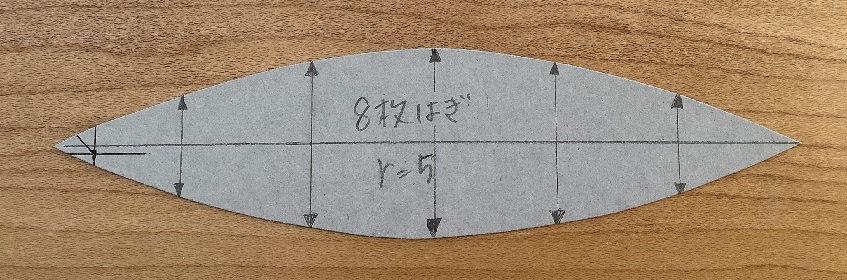

その型紙を左右対称、上下対称にします。
できあがり
